  • 图纸编号:260
  • 山东菏泽刘家新中式别墅
  • 开间:13.4米
  • 进深:10.5米
  • 房屋风格:新中式
  • 成交量:21
服务承诺:国家标准设计 专业审图 注册设计师 资深团队

项目概况

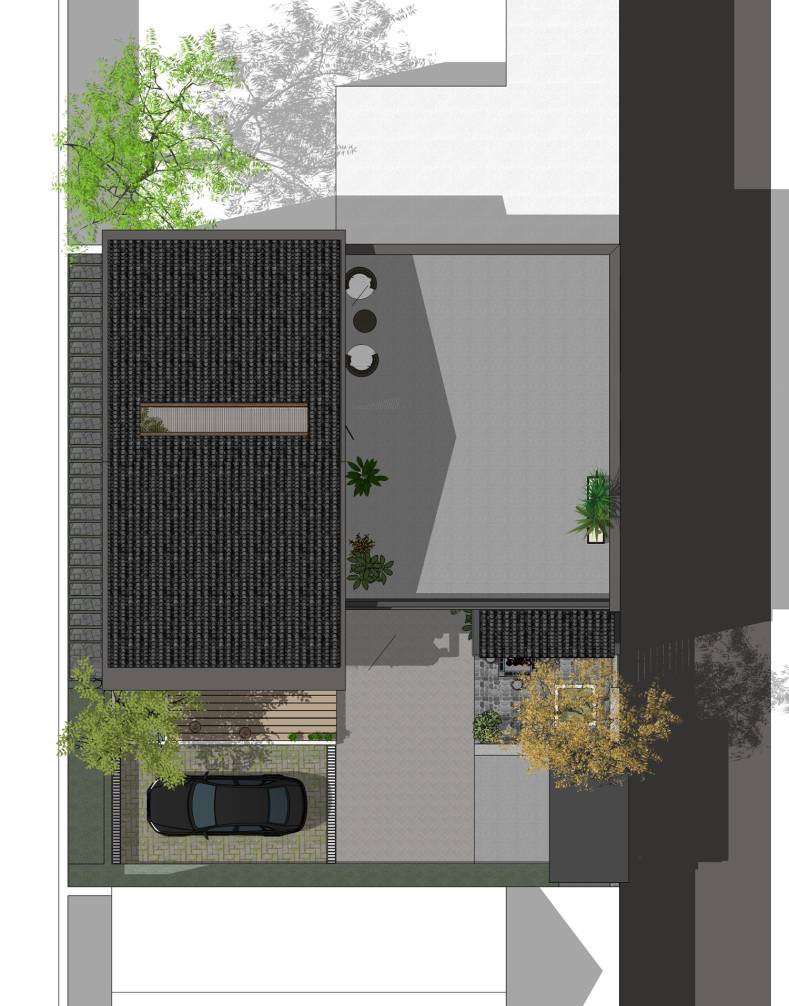

△总平面示意图

项目位于山东,建筑占地约为130平米。基地东侧是胡同小路,西、南、北三侧都与邻居家住宅紧邻。由于建筑三侧均有邻居家住宅遮挡且北侧无法开窗,因此平面设计需要解决室内采光的问题。

图纸设计

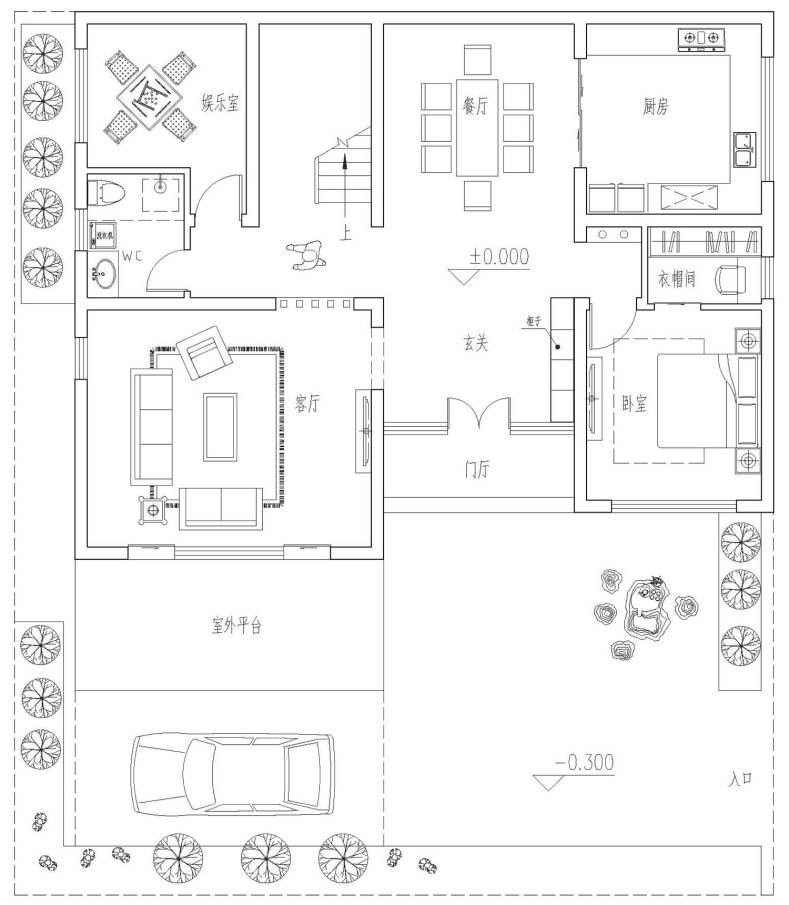

△一层平面图

建筑位于基地北侧,南侧预留庭院,使得室内能够依靠南侧采光。为了解决室内北侧无法开窗问题,贯通空间均没有遮挡,让光照可以从南侧进入室内并抵达北侧空间。

玄关为室内很大的采光区域,因此餐厅依靠玄关进行采光。同时西侧向内退让部分空间作为过道,让房间可以拥有西侧窗户。

一层主卧位于东南角,配有独立衣帽间。较好方位让居住环境得到保证。客厅、餐厅、厨房以及棋牌室等功能作为日常需求,布置在一层。

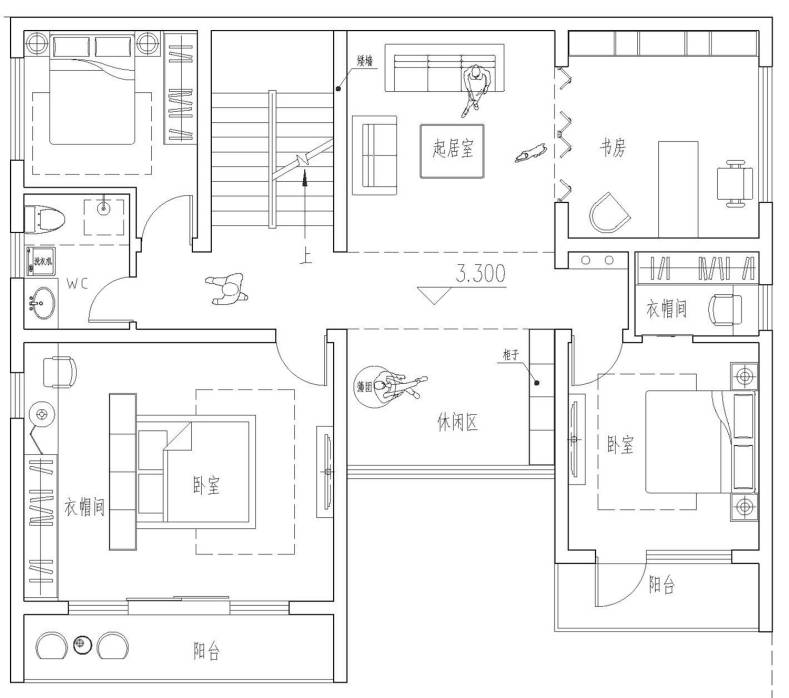

△二层平面图

考虑到采光问题,二层休闲区选用大面积玻璃直接采光,让起居室能有充足光照。书房与起居室相邻,依靠东侧通风和采光。

整层共有三间卧室,南侧为主卧,面积较大。西北角卧室为次卧,与公卫相邻,日常使用方便。

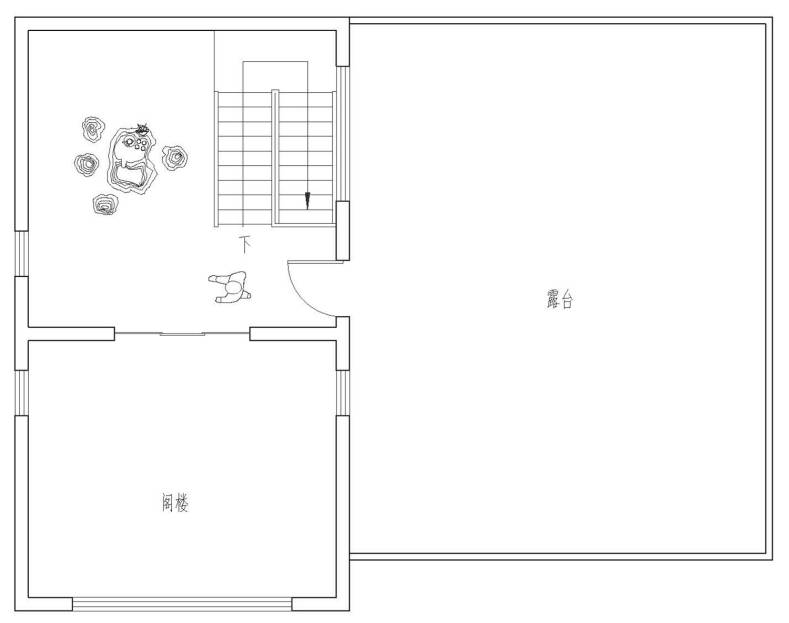

△阁楼平面图

阁楼设计小型茶座,较为安静的空间十分适合自己一个人静坐品茶。东侧大面积露台则是室外观景和活动区域。

造型设计

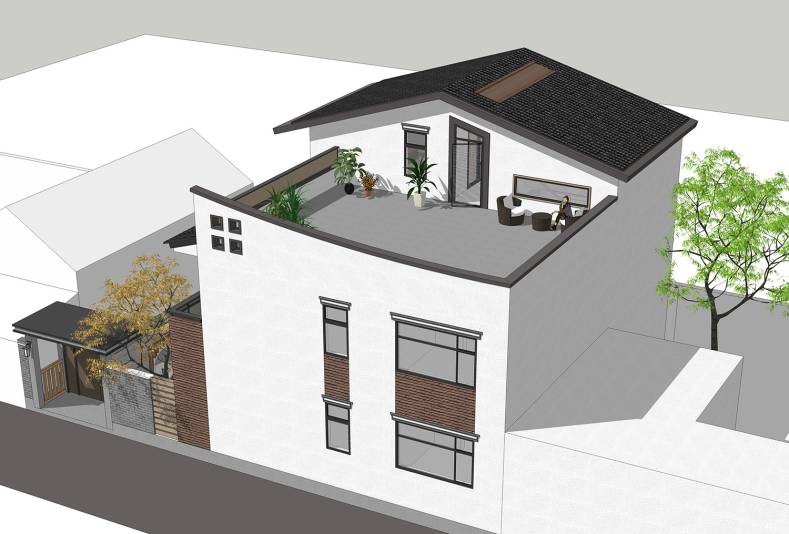

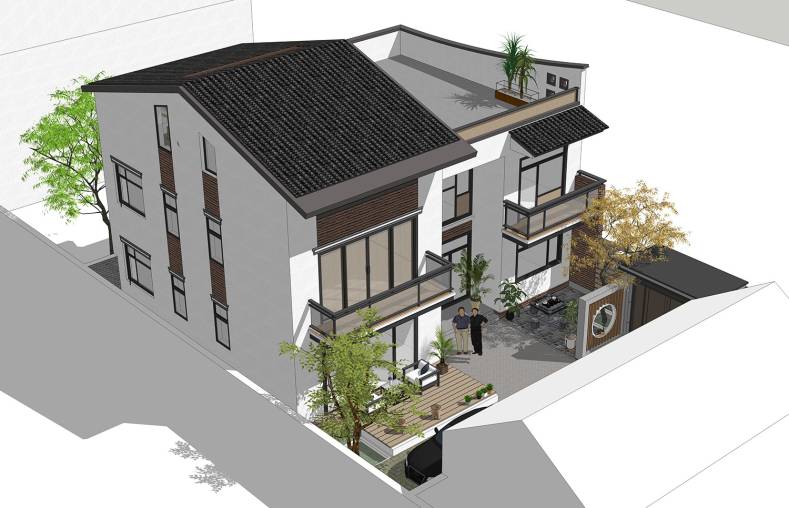

△鸟瞰图

建筑整体为现代风格,颜色方面选择白色作为主色,在窗户以及阳台等位置利用木装饰和深色条纹勾勒出建筑轮廓和空间分界。

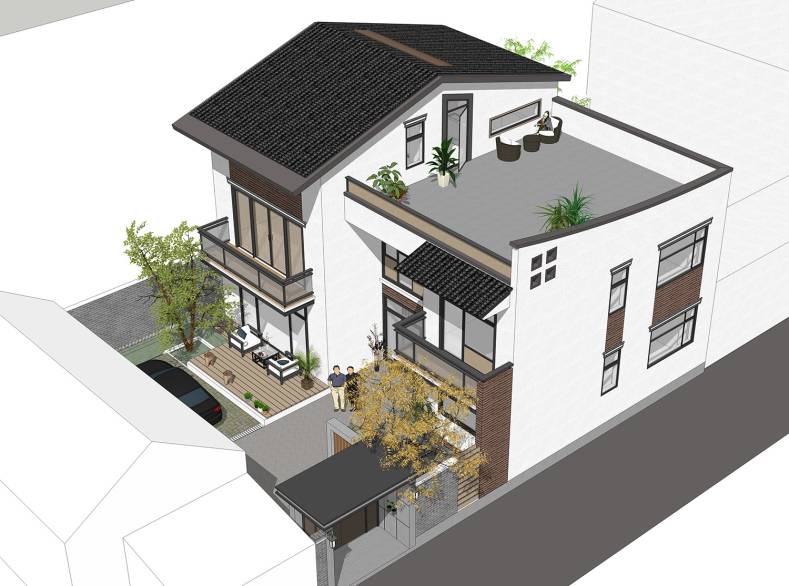

△鸟瞰图

二层南向卧室均有阳台设计,玻璃围栏配合大面积落地窗让此处立面视觉上十分通透。窗檐位置的细节处理不仅利于排水,也让建筑更为立体。

△鸟瞰图

阁楼部分屋顶选择双坡屋顶,坡度较缓。搭配顶层女儿墙的弧形设计,增加空间层次感。屋顶上方天窗为阁楼室内带来更多采光,也让屋顶在鸟瞰角度有了更多变化。

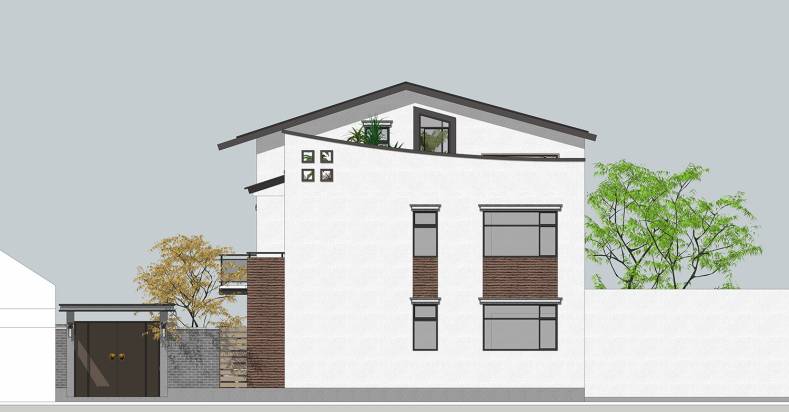

△东立面图

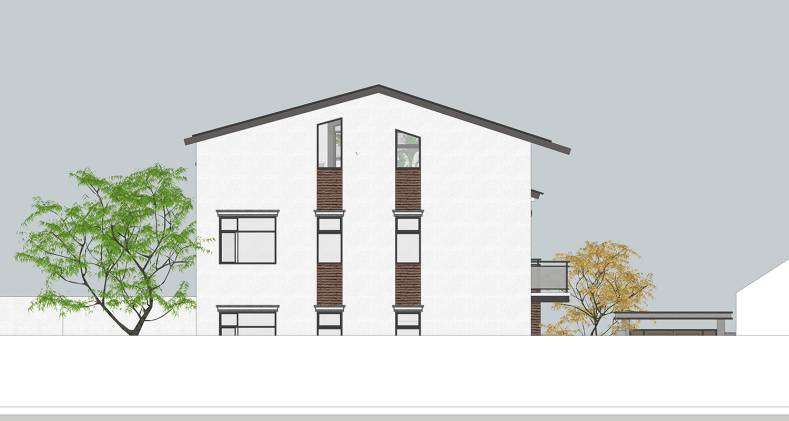

△西立面图
