当前位置:网站首页 > 图纸案例 > 案例详情
  • 图纸编号:540
  • 浙江舟山水案山居民宿
  • 开间:11.5米
  • 进深:13.5米
  • 房屋风格:现代
  • 主体造价:¥77万元
  • 成交量:13
服务承诺:国家标准设计 专业审图 注册设计师 资深团队

项目概况

△总平面示意图

项目位于浙江,建筑占地140平米左右。场地位于村头,东、南两侧是村内道路,西、北两侧是邻居家住宅。当地政策对占地面积、层高、建筑总面积等都有严格要求,项目方案需要满足政策方面的要求。

图纸设计

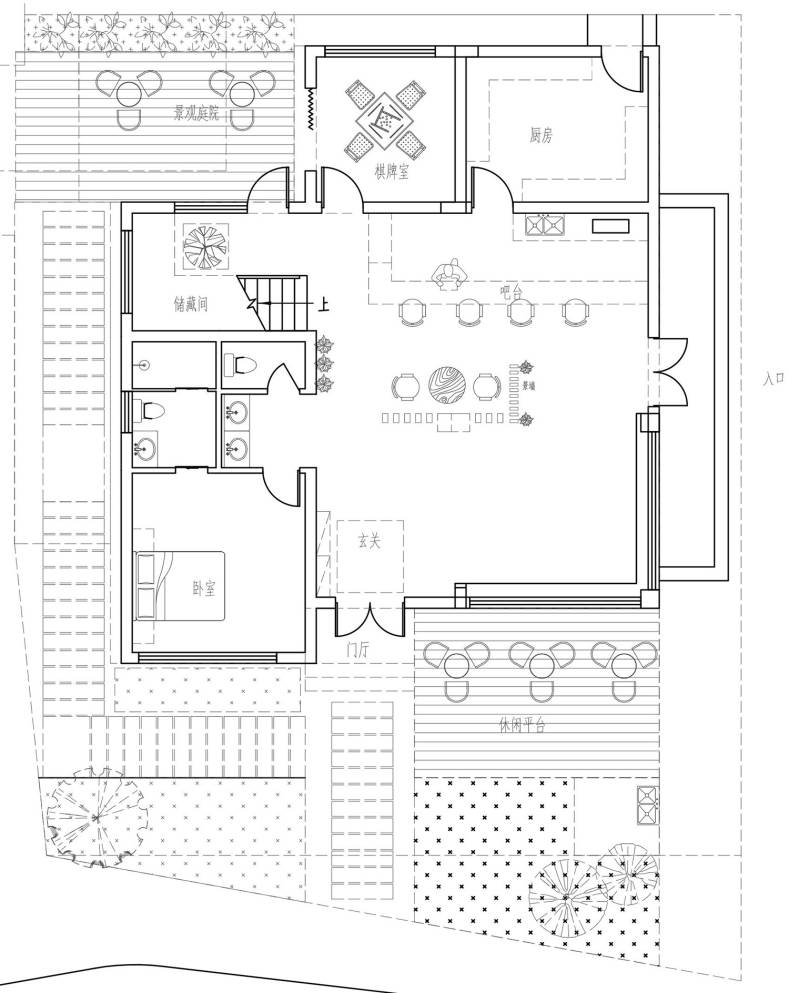

△一层平面图

一层以公共区域为主,室内主要空间做餐厅使用,考虑到东、南两侧均为村内主路,建筑设计两个主入口。厨房处为方便出入,开有后门。

南侧卧室可作为客房或自住空间,棋牌室让整层空间娱乐性增强。

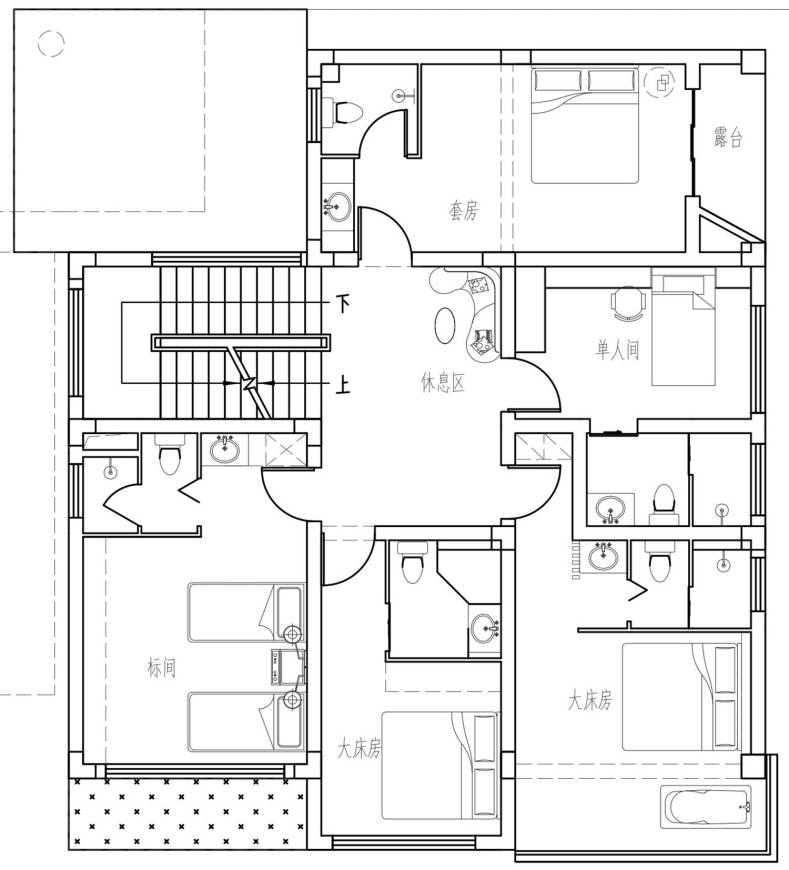

△二层平面图

二层以居住功能为主,整层共有五间客房,分为四种样式——标准间、大床房、单人间和套房,多种样式客房能满足不同人群的需求。

南侧是整栋建筑最好景观面,东南角大床房采用通透落地窗将景色引入室内。豪华配置和极佳景色可作为民宿后期主打房型。

△三层平面图

三层在二层的基础上增加了休闲娱乐功能,北侧套房改为娱乐室,与休闲娱乐大厅结合为入住者提供更好服务。

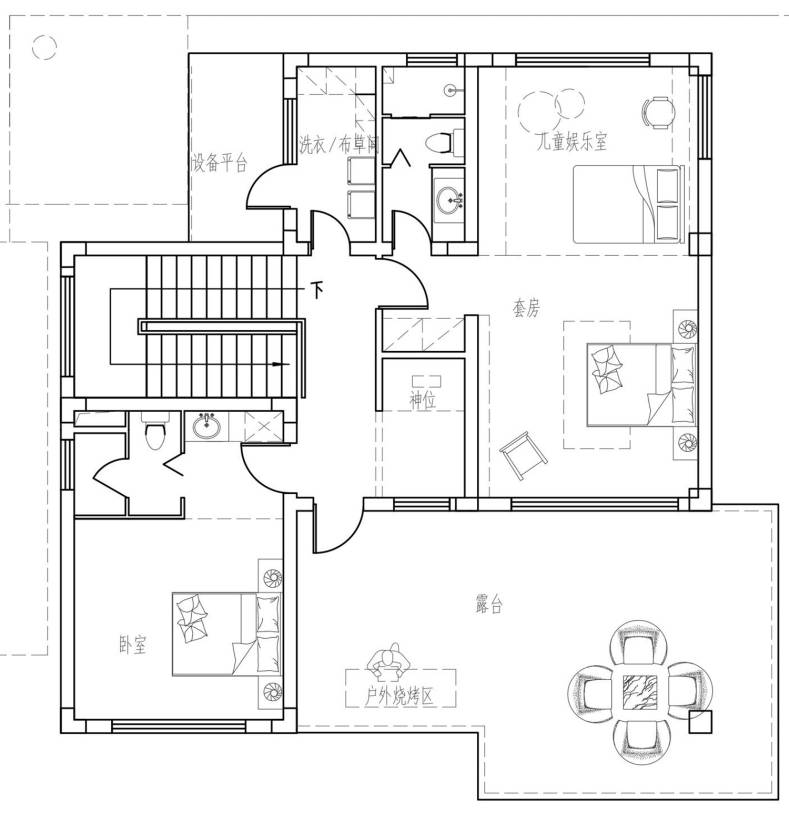

△四层平面图

四层西南角卧室业主自用,北侧套房作为亲子房,为家庭出游者准备。中间位置的神位满足当地风俗。南侧超大露台看景、烧烤,可提供多种功能。

造型设计

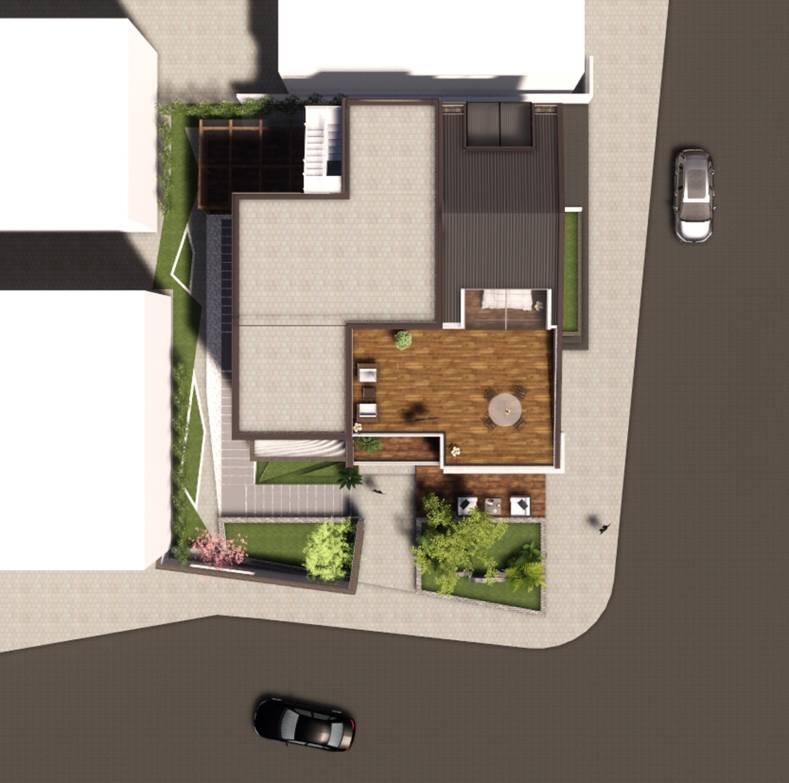

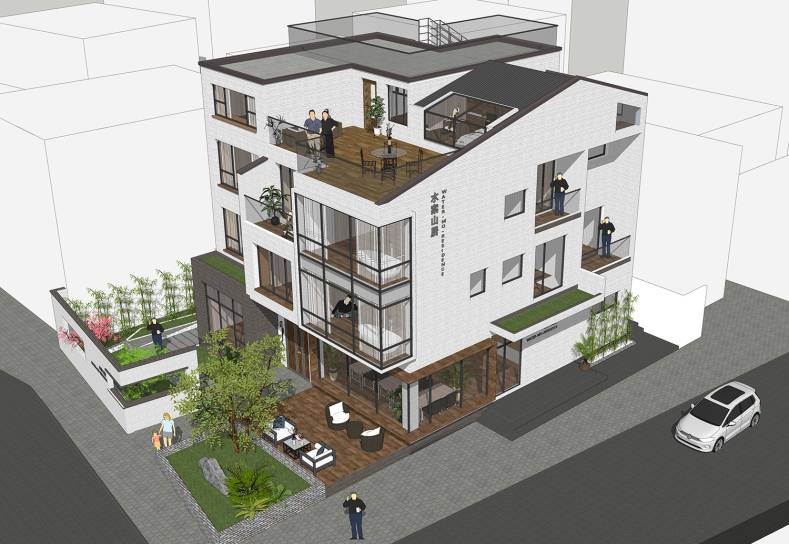

△鸟瞰图

建筑整体为现代风格,颜色以黑、白、灰为主,建筑底部用深色强调。清爽、干练配色与层次分明的建筑搭配展现出特有时尚感。

△鸟瞰图

建材以软瓷为主,柔性的质感让软瓷能够展现独特的效果。与传统瓷砖相比,质量轻、可弯曲的软瓷不仅施工简单,运输成本也比较低。

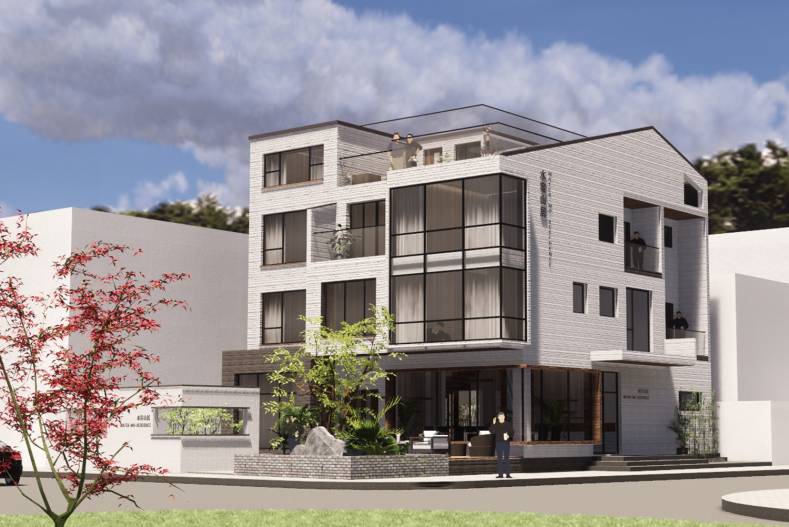

△东南侧效果图

屋顶为平屋顶和坡屋顶组合,亲子房上空开有两个天窗,夏日晚上观星看景也是一种别样享受。东侧山墙利用坡屋顶形成“山”的造型,与靠山面海的环境贴合。

△西南侧效果图

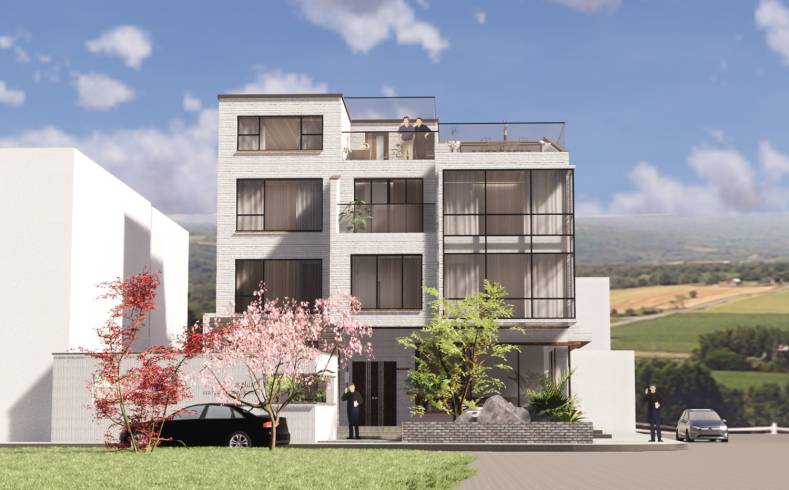

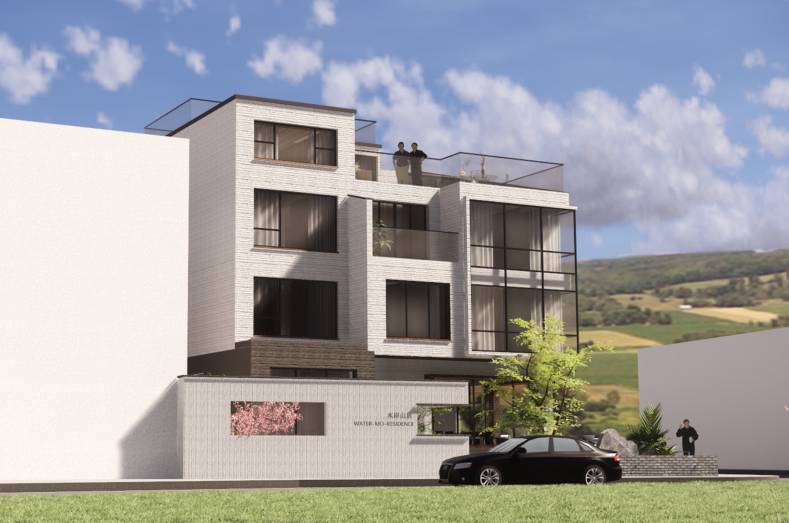

△南侧效果图

建筑南侧面朝大海,景观面较好房间以通透落地窗将远处景色引入室内。简约、大方的格纹让一体化的玻璃具有变化,配合递进的空间表达突显建筑重点。

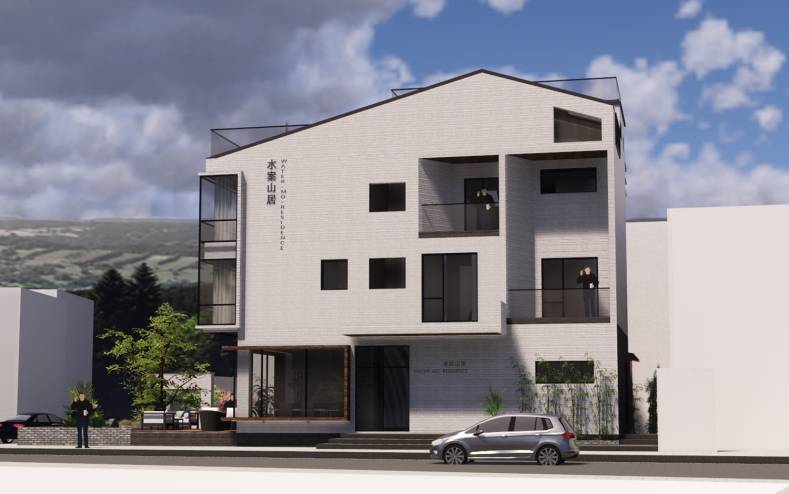

△东侧效果图

东立面与通透的南立面有所对比,较多的墙体运用将建筑由虚转实。向内凹的部分利用空间变化丰富立面效果。水案山居的logo与四周环境贴合,不同视角的独特效果让建筑多了趣味性。

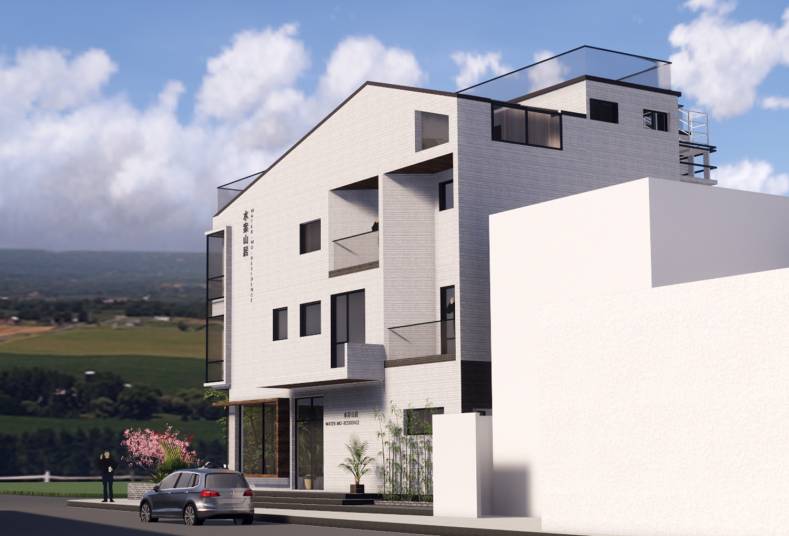

△东北侧效果图
